ZGR AVC DVR ALTA POTENCIA - Estabilizador dinámico de tensión
Compensación huecos de tensión

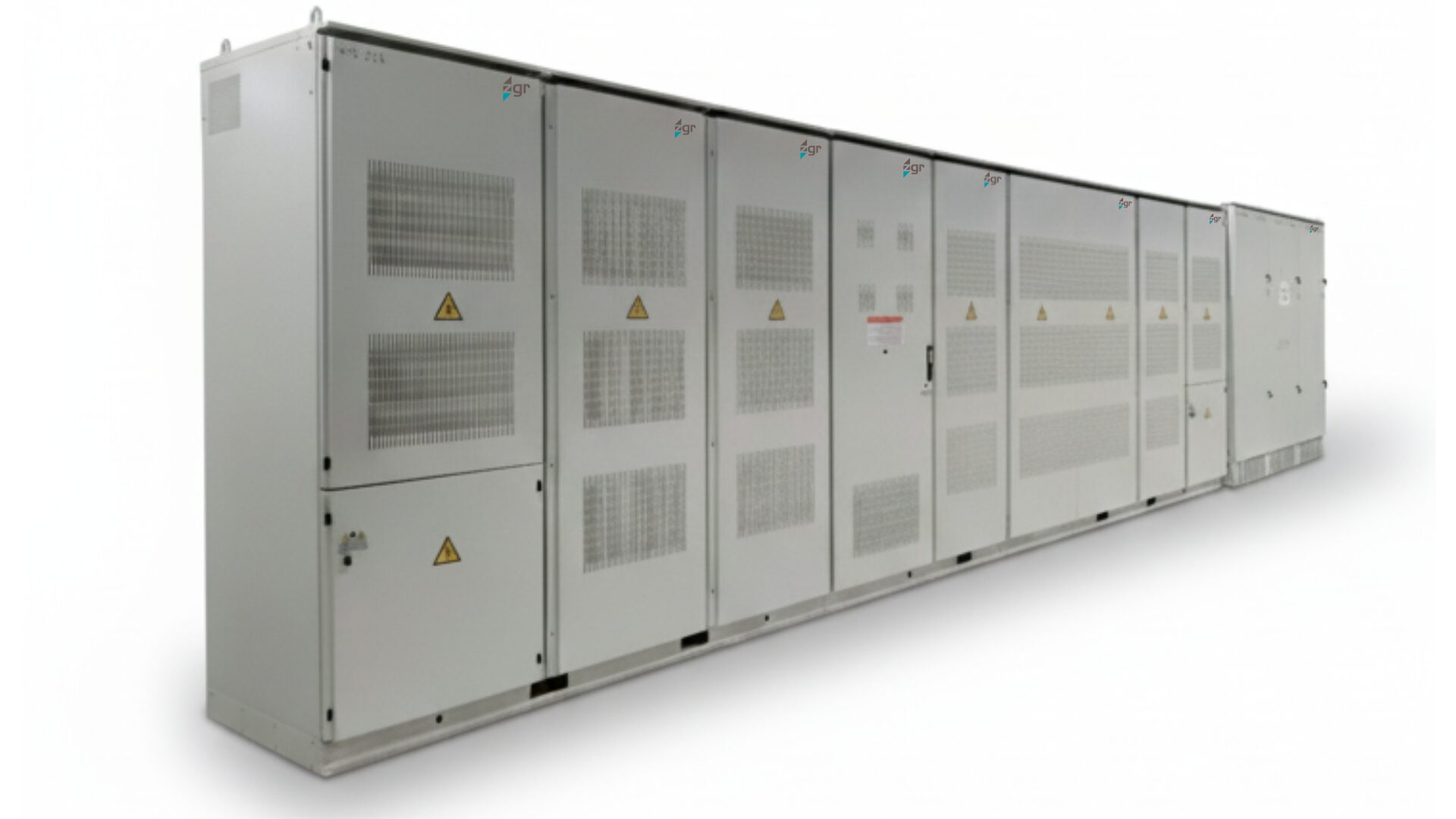

ZGR AVC DVR ALTA POTENCIA

El ZGR AVC DVR ALTA POTENCIA para BT y MT es un sistema innovador de compensación de huecos de tensión para la continuidad de los procesos industriales.

Solicitar información

Características

El ZGR AVC DVR ALTA POTENCIA es un innovador sistema diseñado y concebido para mitigar y eliminar el efecto de las perturbaciones eléctricas sobre los procesos críticos de la industria, mediante la eliminación de huecos y regulación continua para perturbaciones menores.

ZGR AVC DVR ALTA POTENCIA, garantiza la calidad de la red, respetando las exigencias de los procesos productivos industriales, manteniendo constante la tensión de salida ante variaciones de la red eléctrica. Está compuesto por un transformador, un conjunto de recti!cador reversible, más un inversor, cuya !nalidad es compensar perturbaciones, desequilibrios de tensión y regular ésta ante posibles «uctuaciones y sobretensiones.

Además, ZGR AVC DVR ALTA POTENCIA supervisa, controla y registra eventos que se producen en el sistema, permitiendo su posterior visualización a través del panel de control táctil.

FICHA TÉCNICA
  • Mitiga huecos de tensión trifásicos de hasta 70% de profundidad o interrupciones monofásicas
  • Regulación continua para ofrecer alta estabilización (± 1 %)
  • Sistemas de alimentación de muy alto rendimiento > 98 %
  • No requiere baterías u otros componentes de almacenamiento energético
  • Compensación de huecos de tensión incluso para tiempos largos (hasta 30 seg)
  • Compensación de sobretensiones hasta +10%
  • Compensación independiente por fase
  • Compensación de caídas de tensión equilibradas y desequilibradas
  • By-pass automático
  • Soporta sobrecargas de 150% durante 1 seg en modo normal
  • Tiempo de respuesta inferior a 3 ms
  • Flujo de energía en ambas direcciones
  • Alta velocidad de respuesta
  • Panel de control táctil
  • Adaptable para otras potencias, huecos y/o tensiones
  • Diseño modular que facilita el mantenimiento y reparaciones
  • Posibilidad de contenerización de la solución
  • Mitiga huecos de tensión acorde a las normativas: SEMI F47, IEC 61000-4-11 y IEC 61000-4-34 (en función del modelo)

Ficha técnica

ESPECIFICACIONES GENERALES
Modelo ZGR AVC DVR 1-6 MVA BT-MT 0-60% Hueco
ENTRADA
Fases 3 fases+tierra
Tensión 200 - 34.500 Vac + 10% - 60%
Frecuencia 50/60Hz ± 10%
SALIDA
Potencia nominal Hasta 6 MVA
Factor potencia 1
Fases 3 fases + tierra
Tensión 200 - 34.500 Vac ± 1%
Frecuencia 50 / 60Hz ± 10%
REGULACIÓN DINÁMICA
Rango de regulación continua ± 10%
Hueco máximo sin alteración de tensión 60 %
Hueco máximo sin paso a bypass 70 %
Hueco para paso a bypass >70 %
ESPECIFICACIONES GENERALES
Número de módulos Máximo 12 + 12
Eficiencia > 98%
Sobrecarga 110% - 30 segundos, 150%- 1 segundo en modo normal
Tiempo de espera < 3 mseg
Tiempo de transferencia a bypass < 0.5 mseg
Bypass de mantenimiento Celdas de MT o Bypass Manual para BT (según potencial)
Rigidez eléctrica 2.5 kV - 1 minuto
Nivel de protección IP 20
Cali!cacion de grado de contaminación 2
Ventilación Ventilación forzada
NIvel de ruido <75 dB @ 2m
Temperatura de operación 0 - 40 ºC
Temperatura de almacenamiento 0 - 85 ºC
Altitud 1000 m (sin pérdidas de potencia)
Humedad relativa 0 - 95%, sin condensación
Hueco para paso a bypass > 70 %
COMUNICACIONES
Monitorización Web y pantalla táctil
Comunicaciones Servidor Web, Modbus, SNMP
AUTOTRANSFORMADOR DE ENTRADA
Tipo Tipo seco
Potencia Según potencia
TRANSFORMADOR BOOSTER
Tipo Tipo seco
Potencia Según potencia
